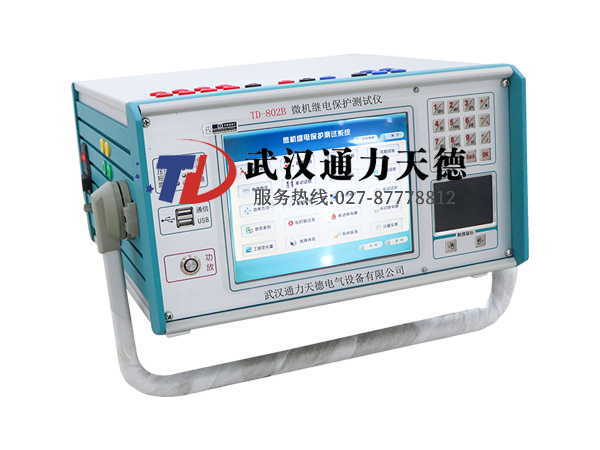

TD-802B 微機繼電保護測試儀采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界麵，清晰美觀。操作控製由旋轉鼠標和兩個按鍵進行，全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便，極易掌握。

1、電壓電流輸出靈活組合  輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

2、操作方式  裝置直接外接筆記本電腦或台式機進行操作，方便快捷，性能穩定。

3、高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻幹擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

4、高性能主機  輸出部分采用DSP控製，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控製高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，並進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

5、高速大容量工控機，10寸超大屏幕，內置嵌入式Windows操作係統，軟件係統高精度穩定。

6、軟件功能強大  可完成各種自動化程度高的大型複雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

7、具有獨立專用直流電源輸出  設有一路110V 及 220V專用直流電源輸出。

8、接口完整  裝置帶有USB通訊口，可與計算機及其它外部設備通信。

9、完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

交流電流輸出

輸出精度   0.2級

相電流輸出（有效值）     0～40A

三並電流輸出（有效值）   0～120A

相電流長時間允許工作值（有效值） 10A

相電流最大輸出功率               420VA

三並電流最大輸出時最大輸出功率   900VA

三並電流最大輸出時允許工作時間   10s

頻率範圍（基波）   20～1000Hz

諧波次數           1～20 次

¿  直流電流輸出

輸出精度   0.2級

電流輸出   0～±10A / 每相，0～±30A / 三並

最大輸出負載電壓   20V

交流電壓輸出

輸出精度   0.2級

相電壓輸出（有效值）    0～120V

線電壓輸出（有效值）    0～240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率範圍（基波） 20～1000Hz

諧波次數         1～20次

直流電壓輸出

輸出精度   0.2級

相電壓輸出幅值   0～±160V

線電壓輸出幅值   0～±320V

相電壓/線電壓輸出功率   70VA / 140VA

開關量及時間測量

體積重量
