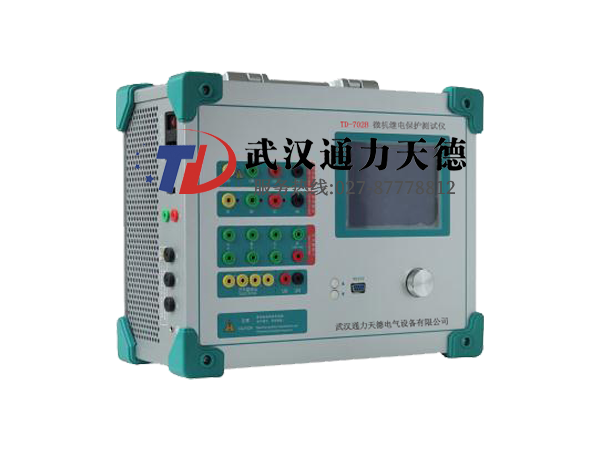

TD-702B微機繼電保護測試儀采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均（jun1）在顯示屏上顯示，全套漢字化操作界麵，清晰美觀。操作控製由旋轉鼠標和兩個按鍵進行，全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便，極易掌握。

1、標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三並可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

2、單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，並可模擬各種複雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

3、雙操作方式，聯接電腦運行  通過Windows平台上的全套中文操作軟件，可進行各種大型複雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪製故障波形，聯機打印報表等。

4、軟件功能強大  可完成各種自動化程度高的大型複雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

5、開關量接點豐富  7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

6、大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界麵和試驗結果均漢化顯示，顯示直觀清晰。

7、自我保護  采用合理設計的散熱結構，並具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

8、具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。

9、性價比高  屬於跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

交流電流輸出

輸出精度  0.5級

相電流輸出（有效值）     0～40A

三並電流輸出（有效值）   0～120A

相電流長時間允許工作值（有效值） 10A

相電流最大輸出功率               400VA

三並電流最大輸出時最大輸出功率   1000VA

三並電流最大輸出時允許工作時間   10s

頻率範圍（基波）   20～1000Hz

諧波次數           1～20 次

直流電流輸出

輸出精度   0.5級

電流輸出   0～±10A / 每相，0～20A / 兩相疊加

最大輸出負載電壓   20V

交流電壓輸出

輸出精度   0.5級

相電壓輸出（有效值）    0～120V

線電壓輸出（有效值）    0～240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率範圍（基波） 20～1000Hz

諧波次數         1～20次

直流電壓輸出

輸出精度   0.5級

相電壓輸出幅值   0～±160V

線電壓輸出幅值   0～320V

相電壓/線電壓輸出功率   70VA / 140VA

開關量及時間測量

體積重量
