TDHX-8900無線高壓網絡基站定相係統，簡稱網絡基站定相核相儀，是為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發製造的。通過網絡基站定相，可以準確識別標準A相、B相、C相，完成統一色標工作。本產品具有普通無線高壓核相儀、無線高壓衛星授時定相核相儀、無線高壓驗電器產品的功能，用戶可以根據實際需要選購同時帶電流測試功能的鉤式探測器。

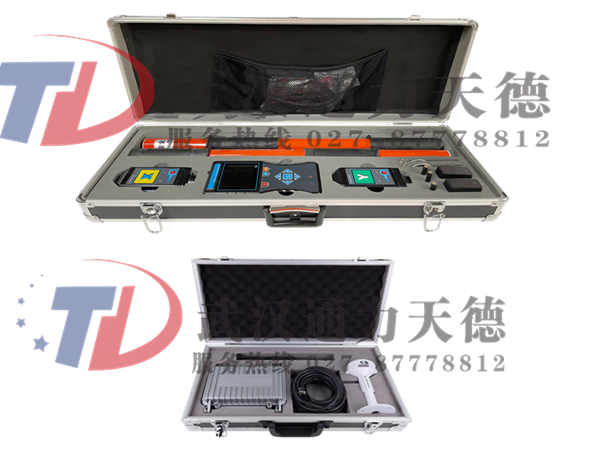

本產品整套係統及設備由全球衛星定位係統、基站群、服務器群、2G/3G/4G通訊網絡、315MHz/433MHz無線通訊模塊、手持接收器、探測器(采集終端)、GPS天線、4G天線、4G卡、伸縮絕緣杆等組成。
係統功能 | 網絡定相核相，地下室沒有任何通訊信號的場所定相核相，本地核相；電流、頻率、相位、相序、驗電等測試（根據需要選購測試電流功能的探測器） |
電 源 | 基 站：AC 380V （三相四線） |
接收器：7.4V可充鋰電池，連續工作約4小時 | |
探測端：3.7V可充鋰電池，連續工作約8小時 | |
核相模式 | 基站定相核相模式、衛星授時模式、普通核相模式 |
電流測試 | 鉤式CT，內置柔性線圈檢測電流（選購電流功能的探測器） |
電流采集器 | 一體化鉤式設計，可測試Φ168mm的導線，或Φ168mm×245mm的母排（選購） |
RF頻率 | 315MHz、433MHz無線傳輸 |
通訊方式 | 基站與服務器采用4G通訊，手持接收器與服務器采用4G通訊，接收器與采集器采用315MHz/433MHz無線通訊，確保網絡通訊安全穩定。 |
核相距離 | 衛星授時核相距離達500km以上 |
本地核相距離約160m | |
探測器與接收器通訊距離約80m | |
顯示模式 | 3.5寸真彩液晶屏顯示 |
量 程 | 核相電壓等級：AC 1V～550kV |
相位：0°～360° | |
電流：0～20000A（選購） | |
頻率：45Hz～75Hz | |
分 辨 率 | 1°；0.01A（選購）；0.1Hz |
精 度(23℃±5℃，80%RH以下) | 基站定相核相、衛星授時核相： ≤±10° （當基站或測量端的電網負荷率比較高時相位：≤±25°） |
普通核相：≤±10° | |
電流：±2% | |
頻率：≤±2Hz | |
相別定性 | XY兩接收器顯示的實時相角差在330°～360°或0°～30°為同相或A相；在90°～150°異相或B相，在210°～270°為異相或C相 |
語音功能 | A相、B相、 C相、X信號正常、Y信號正常等語音功能 |
持續核相時間 | 在衛星授時模式下，衛星授時成功後，若無衛星信號可持續核相30分鍾以上，滿足地下室、礦井下核相 |
絕緣杆尺寸 | 拉伸後長約3m；收縮後長約1m |
核相方式 | 接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣杆操作) |
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣杆操作) | |
基站天線 | GPS球形天線，線長5米；4G天線，線長5米 |
驗電指示 | 探測器“嘟--嘟--嘟”蜂鳴聲 |
換 檔 | 自動換檔 |
采樣速率 | 2次/秒 |
首次搜星時間 | 第一次開機搜星時間約3-5分鍾，開機後第二次搜星時間約30秒，後續熱啟動約1秒，搜索衛星時主機正麵水平朝天，在四周空曠的場所搜索衛星。 |
衛星授時精度 | 小於30nS |
儀表尺寸 | 基站：長寬厚300mm×200mm×85mm |
核相探測器：長寬厚145mm×60mm×48mm（單功能） | |
電流探測器：長寬厚310mm×270mm×52mm（選購） | |
接收器：長寬厚250mm×100mm×40mm | |
背光控製 | 按上下箭頭鍵調整背光亮度 |
感應強度控製 | 根據感應的電場強弱不同，探測器能自動控製放大倍數，便於排線密集場所核相 |
數據保持 | 測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
退出功能 | 按ESC鍵退出當前功能界麵，返回上級目錄 |
數據查閱 | 按ENTER進入數據查閱模式後，按箭頭鍵翻閱所存數據 |
搜星指示 | 搜索衛星時動態顯示“----”符號 |
自動關機 | 開機約30分鍾後，儀表自動關機，以降低電池消耗 |
額定電流 | 探測器：35mA max；接收器：300mA max；基站：10mA max |
電池電壓 | 當電池電壓低時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電 |
儀表質量 | 基 站：1.6kg(含配件) |
探測器：205g(含電池) | |
接收器：395g(含電池) | |
絕緣杆：1.45kg | |
總質量：12.6kg(含儀表箱) | |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
幹 擾 | 無特強電磁場；無433MHz、315MHz同頻幹擾 |
絕緣強度 | 絕緣杆：AC 110kV/rms(5節絕緣杆全部拉伸後，兩端之間) |
探測器：2000V/rms(外殼前後兩端之前) | |
接收器：2000V/rms(外殼前後兩端之前) | |
結 構 | 防滴漏Ⅱ型、IP63 |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
