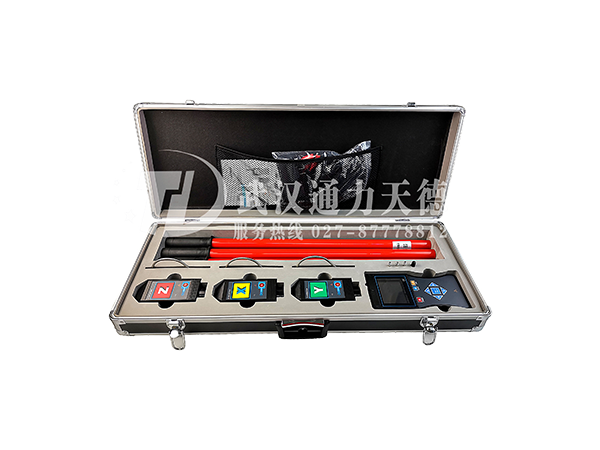

TDHX-8700無線高壓相序表又名無線高低壓相序表，簡稱高壓相序表，由無線接收器、XYZ探測器、伸縮絕緣杆等組成。用於測量400V、10kV、35kV等三相線路的相序、相位、電壓、頻率，核相測試，變壓器組別判斷。接收器采用3.5寸真彩液晶屏，同屏顯示相序結果、核相結果、相位、頻率、電壓，向量圖指示，有“X信號正常、Y信號正常、Z信號正常、同相、異相”等語音提示，清晰直觀，無線通訊距離達100m。其中35kV及以下的裸導線可以直接接觸測量，35kV以上的裸導線采用非接觸式測量，非接觸測試是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成相序、核相測試，這樣無需直接接觸高壓導線，更加安全！本儀表同時具有高壓核相儀、高壓驗電器、高壓相序表、高壓電壓表的功能。
<td width="205" valign="center" style="padding: 0px 7px; border-width: 1px; border-left-color: windowtext; border-right-color: windowtext; border-style: solid; border-top-color: initial; border-bottom-color: windowtext; background-image: initial; background-posit
功 能 | 高低壓三相線路相序、核相、頻率、相位、驗電、電壓測試 |
電 源 | 接收器： DC 7.4V 1500mAH可充鋰電池 探測器： DC 3.7V 1000mAH可充鋰電池 USB充電接口，連續工作約8小時 |
傳輸方式 | 315MHz、433MHz無線傳輸 |
無線距離 | 約100m 功 能高低壓三相線路相序、核相、頻率、相位、驗電、電壓測試電 源接收器： DC 7.4V 1500mAH可充鋰電池探測器： DC 3.7V 1000mAH可充鋰電池USB充電接口，連續工作約8小時傳輸方式315MHz、433MHz無線傳輸無線距離約100m顯示模式3.5寸液晶屏顯示量 程核相電壓等級：AC 1V～550kV（超過35 kV 非接觸核相）電壓：AC 1kV～35kV（接觸測試電壓時）相位：0°～360°頻率：45Hz～75Hz分 辨 率1°；0.1Hz；1V精 度(23℃±5℃，80%RH以下)相位：≤±10°頻率：≤±2Hz電壓：±15%±5dgt（1kV～35kV，高壓架空線路，其它應用誤差±25%±5dgt）結果定性相序（相位以X探測器為基準）A相：330°～0°或0°～30°B相：90°～150°C相：210°～270°正相序：X=A相，Y=B相，Z=C相反相序：X=A相，Y=C相，Z=B相同相：330°～0°或0°～30°異相：90°～150°和210°～270°語音功能同相、異相、X信號正常、Y信號正常、Z信號正常等語音功能絕緣杆尺寸拉伸後長約3.2m；收縮後長約0.6m數據存儲999組測量方式接觸測量：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸測試(帶絕緣杆操作)非接觸測量：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線(帶絕緣杆操作)輔助接地線測量：低於100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接，增強信號驗電指示有電時探測器發出“嘟--嘟--嘟”蜂鳴聲換 檔自動換檔采樣速率2次/秒儀表尺寸探測器：長寬厚145mm×60mm×48mm接收器：長寬厚210mm×100mm×44mm背 光有感應強度控製根據感應的電場強不同，探測器能自動控製放大倍數，便於排線密集場所核相數據保持測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持退出功能按ESC鍵退出當前功能界麵，返回上級目錄無信號指示當接收器沒有收到發射信號時顯示“----”符號自動關機開機約30分鍾後，儀表自動關機，以降低電池消耗電池電壓當電池電量不足時：探測器：電源指示燈慢閃，提醒充電接收端：電池電壓低符號顯示，提醒充電額定電流探測器：20mA max；接收器：200mA max 儀表質量 探測器：205g(含電池)接收器：395g(含電池)絕緣杆：0.5kg(1根)總質量：5.6kg(含儀表箱)工作溫濕度-10℃～40℃；80%Rh以下存放溫濕度-10℃～60℃；70%Rh以下幹 擾無特強電磁場；無433MHz 、315MHz同頻幹擾絕緣強度絕緣杆：AC 110kV/rms(絕緣杆全部拉伸後，兩端之間)探測器：2000V/rms(外殼兩端之間)接收器：2000V/rms(外殼兩端之間)適合安規GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
顯示模式 | 3.5寸液晶屏顯示 |
量 程 | 核相電壓等級：AC 1V～550kV（超過35 kV 非接觸核相） |
電壓：AC 1kV～35kV（接觸測試電壓時） | |
