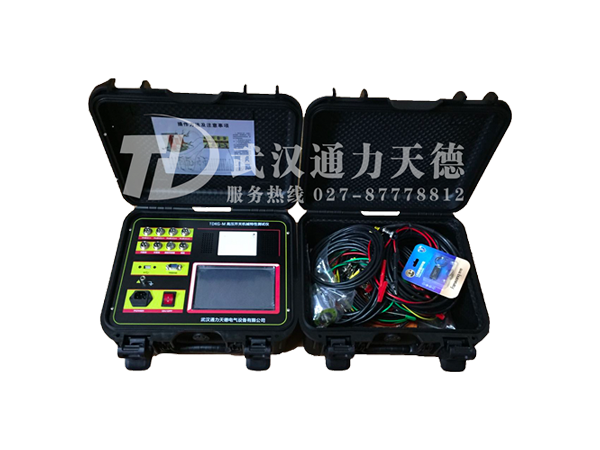

高壓斷路器在電力係統中擔負著控製和保護的雙重任務，其性能的優劣直接關係到電力係統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。TDKG-M 高壓開關機械特性測試儀即（高壓開關機械特性測試儀）是依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力係統中擔負著控製和保護的雙重任務，其性能的優劣直接關係到電力係統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

1、適用於國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器（列車斷路器）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及（閉鎖電源和幹接點控製選配）等功能。配有高速熱敏打印機，方便現場打印測試數據。

2、 7寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界麵，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，並在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，隻需選擇開關類型，一鍵測量。

3、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC20～270V可調電源，電流20A。具有短路保護功能，如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控製回路中的一路損壞，用另一路也可測試合閘和分閘。

4、配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，隻需配傳感器即可，儀器不需要返廠更改程序。

5、主機可存儲100組現試驗數據，機內實時時鍾，便於存檔。

6、配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。

7、內部抗幹擾電路可滿足500KV變電站內可靠使用。

1．時間測量：

              12路 固有分閘（合閘）時間

              分閘（合閘）相內不同期

              分閘（合閘）相間不同期之差

              合閘（分閘）彈跳時間（彈跳次數）

              內觸發測試範圍：0.01ms～10000ms，分辨率：0.01ms,

              外觸發測試範圍：0.01ms～20000ms，

999ms以內分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms

以上分辨率：1ms。

    在200ms以內準確率：0.05%±1個字

2．速度測量：剛分（剛合）速度

               指定時間段（行程段或角度段）平均（jun1）速度

3. 測速範圍：1mm傳感器 0.01～25.00m/s，

                0.1mm傳感器 0.001～2.50m/s

                345°角度傳感器 1周波/ 0.01°

4．行程測量：動觸頭行程（行程）

                接觸行程（開距）

                超行程

                過衝行程或反彈行程

5. 測量範圍：直線傳感器：50mm，測量範圍：0-50mm，分辨率:0.1mm。

可選配100-1000mm任意長度的直線傳感器。

                旋轉傳感器：345о旋轉傳感器，測量範圍：0-1000mm，分辨率:0.1о。

6. 電流電阻範圍：最大電流30A,分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω。

7．儀器電源 ：AC 220V ± 10%；50Hz ± 10%

8．直流電源輸出:DC20～270V連續可調，DC220V≤ 20A(短時)。功率：4400W。

9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A

10.隔離開關或儲能到位斷路器測量範圍：

⑴、電壓輸出：DC20～270V（可調）；

⑵、電源輸出時間：0.01-10秒（可設置）；

⑶、斷口信號最大采集時間為10秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

11．主機體積：360×260×170mm

12．使用環境：  -20℃~+50℃

13．相對濕度：≤90%
