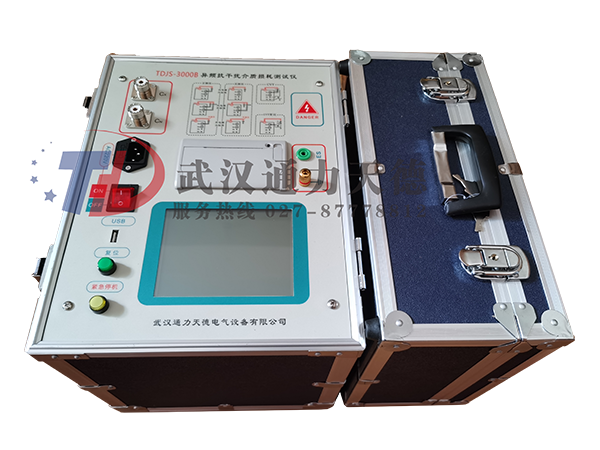

TDJS-3000B 異頻抗幹擾介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓後用於被試品測試。頻率可變為50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用數字陷波技術，避開了工頻電場對測試的幹擾，從根本上解決了強電場幹擾下準確測量的難題。同時適用於全部停電後用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

1、超大液晶中文顯示

操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界麵，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。

2、 海量存儲數據

儀器內部配備有日曆芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看曆史記錄，並可以打印輸出。

3、 科學先進的數據管理

儀器數據可以通過U盤導出，可在任意一台PC機上通過我公司專用軟件，查看和管理數據。

4、 多種測試模式

儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓情況下可以做高電壓（大於10kV）介質損耗。

5、 CVT測試一步到位

該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。

6、 不拆高壓引線測量CVT

儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。

7、CVT反接屏蔽法測量C0

儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。

8、高速采樣信號

儀器內部的逆變器和采樣電路全部由數字化控製，輸出電壓連續可調。

9、 多重保護安全可靠

儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許升壓。

1、使用條件：             環境溫度  -15℃-40℃  ；  濕度RH＜80%

2、抗幹擾原理：         變頻法

3、工作電源電壓：      AC 220V±10%；允許發電機供電

4、高壓輸出：             0.5KV-10KV，每隔0.1kV ；精 度 2%

                                 最大電流 200mA ；輸出容量 2KVA

5、自激電源輸出：       電壓輸出AC 0-50V；電流輸出 AC0-15A

     頻率輸出：             50HZ、60HZ 單頻；45HZ/55HZ ；47.5HZ/52.5HZ ；55HZ/65HZ ；57.5HZ/62.5HZ；自動雙變頻

6、分 辨 率：             tgδ: 0.001%  Cx: 0.001pF

7、測試精度：           △tgδ:±(讀數*1.0%+0.040%)；△C x :±(讀數*1.0%+1.00PF) tgδ 無限製；

8、測量範圍：           C x  15pF ＜ Cx ＜ 300nF； 10KV  Cx ＜ 60  nF；

                               5KV     Cx ＜ 150 nF；  1KV  Cx ＜ 300 nF  CVT測試  Cx ＜ 300 nF

9、CVT變比範圍：     10-10000   精度0.1%  分辨率 0.01

10、LCR測量範圍：    電感L>20H（2kV）；電阻R>10KΩ（2kV）；精度 1%

角度分辨率：0.01

11、外形尺寸（mm）：主機  350（L）×270（W）×270（H）

                                附件箱  350（L）×270（W）×160（H）

12、存儲器大小：        200 組 支持U盤數據存儲

13、產品重量：         （主機）22.75kg；（附件箱）5.25kg
