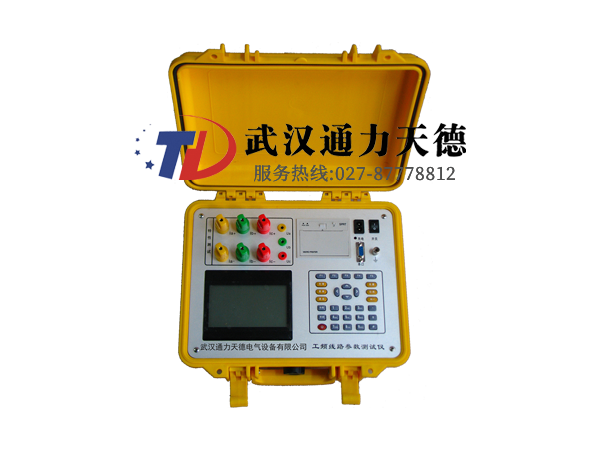

TDCS-2000工頻線路參數測試儀是我公司開發、研製的專門用於輸電線路工頻參數測量的高精度儀器，對於各種電壓等級的輸電線路的一係列工頻參數（包括：正序阻抗、正序電容、零序阻抗、零序電容、互感阻抗、耦合電容、相間阻抗、相間電容、線地阻抗、線地電容等）可進行精密的測量。可取代以往利用多表法測量線路參數的方法，接線簡單，測試、記錄方便，使用簡便、快捷，是各級用戶的選產品。

1、可測量各種類型輸電線路的正序和零序各種參量、電壓有效值、電流有效值、有功功率、無功功率等參數。

2、允許外接電壓互感器和電流互感器進行擴展量程測量。

3、電壓、電流測量回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞；電流可直通100A電流測試，超寬範圍能保證各種長度線路的測試。

4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，液晶帶亮度調節，可適應冬夏各季；長壽命導電矽膠按鍵使操作更簡便，手感更良好。

5、用戶可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（打印機為選配件）。

6、為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。

1、 輸入特性

電壓測量範圍：0~750V 寬量限，一檔可保證精度。

電流測量範圍：0~100A，內部全部自動切換量程。

2、 準確度

電壓：±0.2%

電流：±0.5%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

阻抗、容抗、感抗：0.5%

電阻、電容、電感、電導、電納：0.5%

3、 工作溫度：－10℃~ +40℃

4、 工作電源：交流85V~265V

5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

           ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），曆時1分鍾實驗。

6、 體積：32cm×24cm×13cm

7、 重量：3Kg
