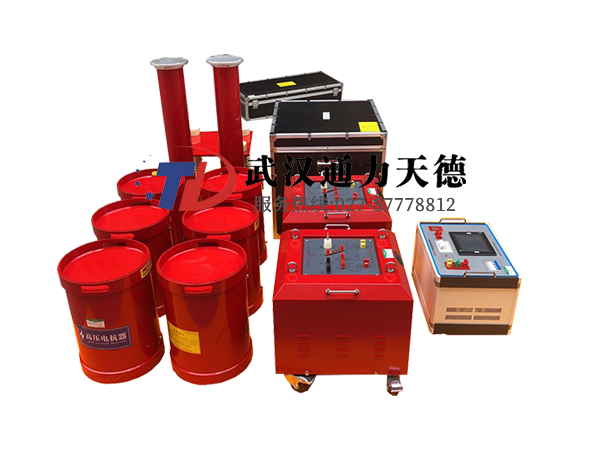

TDBP係列便攜式串聯諧振成套耐壓試驗裝置主要用於10kV、35kV、66kV、110kV、220kV的交聯橡塑電力電纜，66kV、110kV、220kV的組合電器（GIS）的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30-300HZ）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。由於電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大、大電流的工作電源現場不易取得，因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量顯著降低，重量減輕，便於使用和運輸。初期都采用調感式串聯諧振設備（50HZ），但存在自動化程度差、噪音大等缺點。因此現在大多采用變頻諧振，可以得到更高的品質因數（Q值），並具有自動調諧、多重保護、以及降低噪音、靈活的組合方式、單件重量輕等優點

1．額定電壓：75KV

被試品的：22kV---滿足10kV電纜交流耐壓試驗；52kV---滿足35kV電纜交流耐壓試驗；72kV---滿足35kV變壓器交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作15分鍾，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.  水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380V

11．頻率調節範圍：30Hz～300Hz

12．係統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規範》                GB/T8564――2003

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防性試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

設備主要配置及技術參數說明：

1.變頻電源一台：

額定功率：10kVA；

輸入電壓： 220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～45A

重量：16kg

2. 高壓諧振電抗器（共3台）：25KVA/25KV

額定工作電壓：25kV

額定工作電流：1A

額定電感量：90H

連續工作時間：30min

溫    升：小於60度

工作頻率：30~300Hz

重量：40kg

3. 激勵變1台：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2/4kV，

4.電容分壓器一台：FRC-80kV純電容式

自身電容量：5000pF

工作頻率：30～300Hz

分壓比：1000:1

不確定度：1.5%

額定電壓:80kV

重量：10kg
