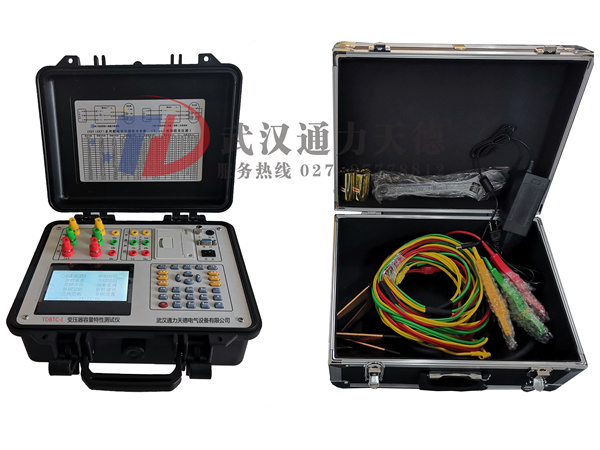

TDBTC-I 變壓器容量特性測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作並配有漢字提示，集多參量於一屏的顯示界麵，人機對話界麵友好，使用簡便、快捷，是各級電力用戶的選產品。

1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。

2、內部自帶電源、自動產生三相大功率測試電源。

3、內置高性能鋰離子充電電池，容量大，充滿電可連續測試500台以上。

4、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。

5、可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員隻需根據變壓器類型輸入校正指數儀器即可自動計算出校正後的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。

6、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。

7、容量測量範圍：20KVA~100000KVA。

8、電池剩餘電量百分數指示功能，絕非簡單的虧電報警。

9、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電矽膠觸摸按鍵使操作更簡便，按鍵壽命更長。

10、用戶可隨時將測試的數據通過微型打印機將結果打印出來。

11、測試結果存儲功能，可存儲200組容量測試數據。

1、 輸入特性

有源部分：

電壓測量範圍：0~10V

電流測量範圍：0~10A

無源部分：

電壓測量範圍：0~750V 寬量限。

電流測量範圍：0~100A內部全部自動切換量程。

2、 準確度

電壓、電流：±0.1%量程

功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

3、 工作溫度：－10℃~ +40℃

4、 充電電源：交流160V~260V

5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

         ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），曆時1分鍾實驗。

6、 體積：32cm×24cm×13cm

7、 重量：3Kg
