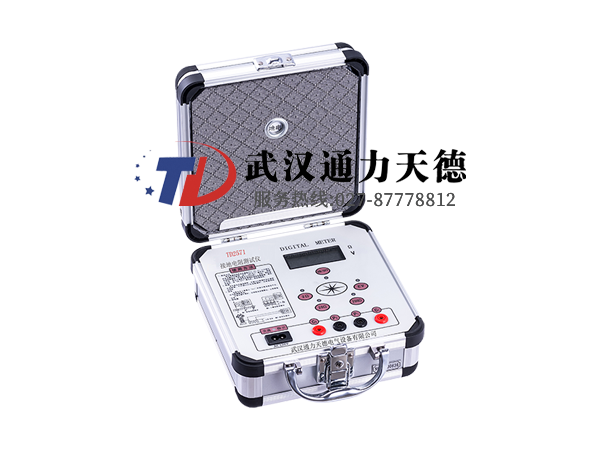

TD2571 接地電阻測試儀適用於電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。

· 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻幹擾采用鎖相環同步跟蹤檢波方式並配以開關電容濾波器，使儀表有較好的抗幹擾能力。

· 采用DC/AC變換技術將直流變為交流的低頻恒定電流以便於測量。

· 允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致於影響測量結果。

· 本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。

· 如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

1、使用條件

環境溫度：0℃～+45℃

相對濕度：≤85%RH

2、測量範圍及恒流值（有效值）

電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)

電壓：AC  0～20V

3、測量精度及分辨率

精度：0～0.2Ω≤±5%±2d

0.2Ω～200Ω≤±5%±2d

1～20V≤±5%±2d

分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

4、輔助接地電阻及地電壓引起的測量誤差

·允許輔助接地電阻RC（C1與C2之間）

0～2Ω，2～20Ω  ≤1KΩ

20～200Ω       ≤2KΩ

RP（P1與P2之間）<40KΩ  誤差≤±5%

·允許地電壓（工頻有效值）≤5V 誤差≤±5%

5、電源及功耗

最大功率損耗≤2W

直流：8×1.5V(AA，R6)電池

交流：220V/50Hz

6．體積與重量

體積：217mm×217mm×133mm

重量：≤1.8kg
