直流系统绝缘监测装置是变电站直流电源系统必装的设备，主要包括系统绝缘监测，接地故障选线，交流窜入报警，直流互窜报警等。接地选线通常与接地告警检测放在一起，称之为安装式接地检测设备，而用于接地查找的则为便携式接地检测设备。接地告警：是在直流系统发生接地时，及时发出告警信号，以通知运行维护人员到场处理；接地选线：发生接地告警之后，将故障定位到直流支路，可缩小故障范围；接地查找：确定具体的故障位置，以便排除接地故障。

目前，国内电力系统基本只有接地告警检测功能，且几乎都是通过平衡桥回路检测，当接地故障电阻达到整定值时，发出告警信号。近十年来，国内高等院校和科研单位，在直流系统接地检测方面进行了大量的研究与开发，生产出各类接地选线与便携式接地查找设备，现在已为电力系统广泛采用。目前，国内新投运的110kV及以上等级变电站，大都采用带支路选线装置，老站也陆续增加此类设备。

针对各类接地选线与便携式接地查找设备，国内目前没有统一的检验标准，也没有检测手段，相关部门也不能定期对以上设备进行检验。另外，各厂家在生产直流接地检测设备时，没有系统地进行功能性、安全性的检测，技术指标很不规范，用户选用产品时，仅凭各生产厂家宣传，没有可参考、对照的技术指标，因而难以选择到合符实际情况的产品。

  由于以上种种原因，导致这些产品的实际应用中，接地告警电阻值是否准确不知道，接地选线也经常不正确，而便携式接地查找设备有时能查找有时又不能查找，使运行维护人员很担心也不太愿意处理直流系统接地故障，对此类设备持有很强烈的怀疑态度，反过来阻碍设备的推广与应用，回到人工拉闸查找接地方式。由于人工查找接地非常困难，有时还会引起安全责任，有的维护部门甚至怀着侥幸心理（因为发生接地故障，不是一定会引起保护等设备的误动、拒动事故），通过降低接地告警电阻门限值，来减少接地告警次数，给系统安全带来隐患。

因此，无论是生产厂家的研发、生产、调试，还是用户选用产品与在设备使用过程是否完好，均迫切需要市场提供直流系统接地选线装置的校验设备，并提出校验的标准与内容，以使直流系统接地检测从研发到应用，都能够明确了解产品的性能、质量和安全可靠性等。

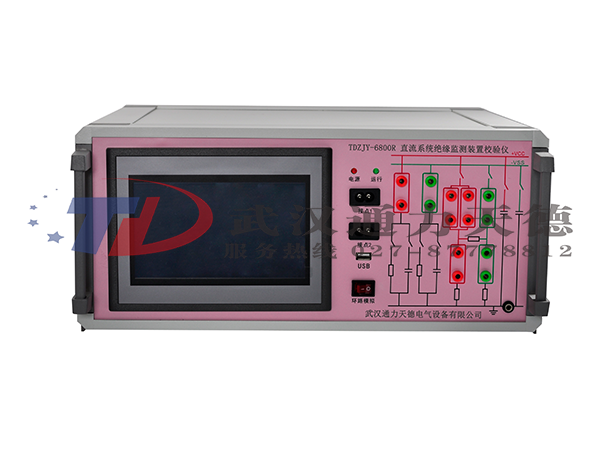

为满足用户这一新的需求，我公司率先开发了TDZJY-6800R直流系统绝缘监测装置校验仪（以下称校验仪），用户在不停电情况下，随时随地校验直流接地选线装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。

2. 1、产品主要功能介绍

1．可在线或离线对绝缘监测装置或便携式接地查找仪进行校验；

2．装置具有正极接地测试功能，可对被测装置进行正极接地测试精度及正极接地报警精度进行测试；

3．装置具有负极接地测试功能，可对被测装置进行负极接地测试精度及负极接地报警精度进行测试；

4．装置具有两极接地测试功能，可对被测装置进行两极接地功能检测及两极接地报警精度进行测试；

5．装置具有电压精度测试功能，装置内部设有可调直流电压系统，用户可设定多个电压测试点，对被测装置电压测量精度进行测试；

6．装置具有交流窜入测试功能，可对被测装置交流窜入检测功能进行校验；

7．装置具有系统抗分布电容测试功能，用户可对系统正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行组合与设置；

8．装置具有支路抗分布电容测试功能，用户可对支路正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行组合与设置；

9．装置具有信号分析功能，对于需要通过发信号进行接地检测的设备，可通过该项功能对被测装置的信号幅度，频率，功率等参数进行分析；

10．  装置具有电桥安全检测功能，通过该功能，用户可根据被测装置的负对地电压与正对地电压的比值来判断电桥是否安全；

11．  装置具有直流互窜或直流合环测试功能，用户可以设定不同类型的直流互窜或直流合环，可对被测装置直流互窜或合环检测功能进行校验；

12．  装置具有支路选线试验功能，用户可以对正极接地阻抗，负极接地阻抗，系统分布电容，支路分布电容进行组合设置，可输入支路选线结果；

13．  装置具有误动测试功能，用户可以对绝缘电阻，桥电阻，系统分布电容，支路分布电容进行组合设置，以此校验被测装置的误动检测功能；

14．  对便携式接地查找产品进行测试并进行安全性评估；

15．  测量显示并保存对地电压变化波形；

16．  能对直流系统接地故障引起的保护误动现场进行分析试验；

17．  能够生成、导出试验报告，保存试验数据。

2.2、产品主要特点介绍

1．高可靠性的设计

硬件可靠性：

装置采用进口32位微控制器做主系统，硬件设计严格按照电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。

软件可靠性：

软件中引入了多种保护模式与提示模式，退出测试界面将自动解除测试状态，使被测系统恢复正常。

2．精密选材

装置电压采样采用高精度的进口模数转换芯片，确保高精度采样要求；

装置接地电阻阵列均采用高精度大功率电阻，确保高控制精度要求。

3．人性化的人机交互界面

装置采用7寸真彩液晶屏与高分辨率触摸屏做为人机交互界面的核心，使用舒适，操作方便捷；

装置在设置界面中引入了多种复选框的输入形式，用户只需轻轻一点即可完成多种复杂组合功能项的设置；

人性化的人机界面还包括友好的用户提示，在进行部分功能项测试时，液晶界面上会出现详细的提示说明，指引顺利完成测试过程。

4．智能化的测试流程

在参数设置界面中只需用手指一点即可完成测试等级的设置；

在自动测试过程中用户可对测试时间间隔进行设置，在设定好时间间隔后按开始测试，装置即会自动完成多个测试点的校验工作，而不需用户反复设置。

5．完备的测试功能

装置提供了在线测试模式与离线测试模式的选择，即可在系统对绝缘监测装置进行校验，也可以采用装置内部提供的电源，用装置内部提供的模拟直流系统对绝缘监测装置进行更为完备的校验。

1．使用环境

a)   工作电源：AC220V±15%

b)   环境温度：-20℃—45℃

c)   相对湿度：5—90%

2．直流电源

a)   直流电源输出：20-260V可设定

b)   最大输出电流为1.2A

c)   内部电源：可提供2路独立输出电源

d)   纹波系数：≤1%

3．交流电源参数

a)   输出电压等级：AC24V/36V/110V/220V，最大输出电流为500mA

4．直流电压测量

a)   直流电压测量分辨率：0.1V

b)   电压测量精度：≤0.5%

5．正负极绝缘电阻参数

a)   正负极对绝缘电阻可调范围：0—1000kΩ

b)   正负极对绝缘电阻调节步长：1 kΩ

c)   精度： ≤±0.5%

d)   绝缘电阻：提供两路独立正负极绝缘电阻

6．支路正负极对地分布电容参数

a)   支路正负极对分布电容可调范围：0—30uF

b)   支路正负极对分布电容调节步长：1uF

c)   精度：≤±5%

7．系统正负极对地分布电容参数

a)   系统正负极对分布电容可调范围：0—150uF

b)   系统正负极对分布电容调节步长：10uF

c)   精度：≤±5%

8．信号综合测试参数

   a)  信号幅值：10-110V

b）信号频率： 0.24Hz-49.9Hz

9．显示及触摸屏参数

a)   显示屏尺寸：7寸TFT

b)   显示屏分辨率：65536色，800X480

c)   触摸屏分辨率：4096点

10、尺寸：426*194*414mm（长*高*宽）

11、重量：13kg
