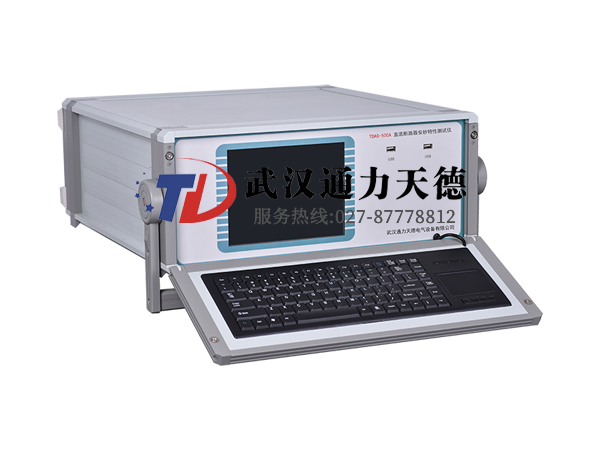

目前國內進行直流斷路器安秒特性檢測的機構和生產廠家用於直流空開安秒特性檢測的設備均（jun1）為固定設備，如固定的大電流電源、大型負載電阻，體積大、重量大，不便於移動檢測，分析儀表均為常規儀表如電壓表、電流表、示波器等，接線複雜，使用不便，不適應各變電站移動檢測需要。為解決現場對直流斷路器實際特性檢測的問題，本公司推出了一種適合變電站現場使用、便於攜帶、自動化程度高的“直流斷路器安秒特性測試儀”，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流係統運行的可靠性，保證電網的安全可靠運行。直流斷路器安秒特性測試儀是專為變電站試驗、檢修、維護工作而設計。滿足直流斷路器的超載和短路特性測試，從而提高變電站直流係統的健康水平，避免直流配電網絡出現越級跳閘和引發的大麵積停電事故。

（1）主控部分采用高性能工控機，Windows XP操作係統，實時顯示各項參數曲線圖及數值；

（2）鍵盤、觸摸板輸入（可外接USB鼠標）；5.7寸TFT真彩液晶屏顯示。操作簡單、界麵美觀，所有參數一目了然；

（3）開關恒流控製技術，新型功率器件，1～500A自主設定恒流輸出，恒流精度高，負載能力強，可長時間穩定工作；

（4）適用於額定電流1A～500A直流斷路器的安秒特性測試，並可用於6A～100A直流熔斷器的安秒特性測試；

（5）測量方式采用全點測試或抽點測試，響應速度快，測試精度高，安全可靠；

（6）儀器具有過熱、過流、過壓保護功能，電磁兼容性好，抗幹擾能力強；

（7）測試管理軟件可自動完成直流斷路器的安秒特性的測試，並分析測試數據繪製出斷路器保護特性曲線（安秒曲線）、以及生成報表輸出；

（8）工控機自帶4G存儲空間，可任意存儲測試記錄，並配備了兩個USB接口，方便測試記錄的提取和打印；

（9）儀器采用一體化設計，便於攜帶；

1、工作電壓：AC220V、50Hz

2、環境溫度：-20℃～50℃

3、工作濕度：£90%RH

4、測試電流：1～500A

5、測試電流紋波係數：< 2%

6、輸出電流穩定性：≤±1%

7、時間記錄範圍：1ms～1000s

8、最小時間分辨率：0.1ms

9、操作方式：鍵盤、觸摸板（可外接USB鼠標）

10、外形尺寸：530mm×470mm×200mm

11、儀器重量：25kg

12、儀器外殼：鋁合金儀表箱
