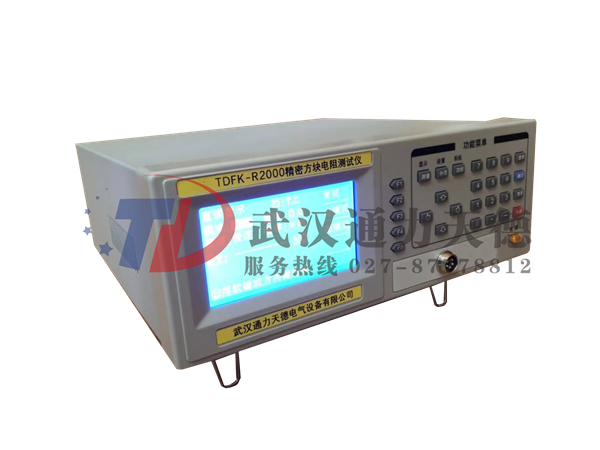

TDFK-R2000 精密方塊電阻測試儀是針對各種鍍膜測量專門設計配套的智能型方塊電阻測試儀，也可對變壓器、電機、開關、繼電器、接插件等各類直流電阻進行測試的儀器。該儀器具有測量阻值範圍廣；精度高（6 位數據顯示），測試模式多，測試速度多（最快、快速、中速，慢速、精測），操作方便（多功能陣列鍵盤），顯示直觀（采用 240*128 的點陣液晶屏顯示，中文操作界麵）。

儀器具有兩種觸發方式：單次、連續。連續時不需觸發信號，而單次時隻可通過觸發信號或

麵板上的觸發鍵進行觸發測量，單次測試時將分選結果通過 PLC 接口板輸出.

1. 顯示範圍

直讀顯示： 以 6 位數字顯示阻值，首位大於 5 時隻顯示 5 位，範圍為；0.00001－4.99999

2. TDFK-R1000：

方阻範圍：1mΩ /□ －20kΩ /□

TDFK-R2000：

方阻範圍：0.01mΩ /□ －200kΩ /□

3. 測試速度：快速: 約 20 次/秒，中速: 約 13 次/秒，慢速: 約 7 次/秒；測試速度僅在

常規模式

4. 量程及其準確度、分辨率、量程電流

量程選擇包含量程自動、鎖定、增加量程↑、降低量程↓及當前量程清零。當量程鎖定時顯示當前量程。注意：在量程選擇不正確時可能測量結果精度及顯示位數均有變化。當測試結果超量程時，分選結果均為超上限。

5. 觸發方式

單次：儀器的 PLC 接口板從外部接收到啟動信號後，觸發一次測量。也可通過麵板上的觸發

鍵進行觸發測量，每按鍵一次測量一次。

連續：觸發信號由儀器內部產生，並連續不斷的對被測試件進行測量，並將結果輸出顯示。

6. 觸發延時

觸發延時範圍為 0－999mS，在連續測量時此設置無效，僅在單次測量時有效，當觸發信號來

時延遲設置的延時時間後再開始測量，此設置是為了儀器與機械設置配合同步。

分選功能、分選檔數

儀器具有直讀方式與百分比方式分選功能。百分比分選時要設置標稱值。其分選方式在設置

時切換，也可在測試時切換好後再設置。

儀器具有最多 16 檔的分選功能，此設置可在 3 檔與 16 檔之間選擇，16 檔中“↓下”為超下

限，檔 1-14 為合格，檔“↑上”為超上限,設置分選數據時設置 14 檔合格分選上下限數據。

當隻選 3 檔分選時檔“↓下”為超下限，檔 1 為合格，檔“↑上”為超上限，設置分選數據時隻設置第1 檔的數據。若分選檔數設為 16 檔而分選少於 16 檔，則最後不用幾檔數據設成最後一檔有用的數據或全設置為零，這樣分選時不易出錯。

儀器具有檔計數功能，此功能僅在單次測量時且檔計數開關打開後才有效，16 檔分選結果各自對應一個檔計數，並分頁顯示，可通過軟鍵進行切換查看，若分選結果不在當前計數頁麵時將不顯示當前檔計數結果但也將計數，各檔計數範圍為：0－999999。檔計數不保存，關機後計數數據全部丟失。
