常用的銑刀的種類及性能，你了解多少？

發布日期：2018-10-16 作者：admin 點擊：

銑削是當下現代工業被廣泛采用一種切削加工方法，銑削主要用於加工平麵、台階麵、溝槽、成形表麵以及切斷等，銑刀刀具的種類繁多，以下講常用的幾種銑刀具及性能。

立銑刀

高速鋼立銑刀，主要用於加工凹槽、台階麵以及成形表麵，立銑刀分為直柄或削平型直柄，莫氏錐柄；銑刀圓柱麵上的切削刃是主切削刃，端麵上的切削刃沒有通過中心，稱為副切削刃，加工作件時不宜作軸向進給運動。

磨具加工可以選擇有1至2個端麵切削刃通過中心的立銑刀，這種刃口的銑刀加工零件時可以進行軸向進給或者鑽淺等。

而硬質合金立銑刀分為整體式和可轉位式，整體硬質合金立銑刀根據被加工材質不同，可分為適用於加工GM係列、高硬度鋼加工HM係列、不鏽鋼、耐熱合金加工SM係和鋁合金加工AL係列。

整體式硬質合金立銑刀

整體式硬質合金立銑刀常用螺旋角為30度、45度和60度，其齒數為2、4、6齒，30度螺旋角立銑刀齒數少，容屑空間大，適用於粗加工，45度螺旋角立銑刀齒數多，切削平穩，用於精加工，一般粗加工鋁合金的立銑刀選用60度螺旋角。

可轉位立銑刀

可轉位立銑刀掃其結構和用途可分為普通型、鑽銑型和螺旋齒型，可轉位立銑刀直徑較小，夾緊刀片所占空間受到很大限製，所以一般采用壓孔式。

普通可轉位立銑刀其直徑為12-63MM，齒數為1-6齒，廣泛用於銑削平麵、台階麵和溝槽等，一般選88度平行四邊形刀片，刀片前麵為正徑向前角和軸向前角的波紋形曲麵，因而切削輕快，采用負倒棱來增強切削刃強度。

圓刀片片立銑刀

圓刀片立銑刀主要用於銑削根部有內圓角的凸台、肋條、型腔以及曲麵，圓刀片具有可多次轉位的非常堅固的切削刃，背吃刀量不應超過刀片半徑，圓刀片立銑刀有直柄和莫氏錐柄兩種。

用圓刀片轉位立銑刀加工表麵形狀複雜的型腔時，為了高效切除腔內材料，銑刀的進給方式和路線的選擇是十分重要的，坡走銑是加工凹窩和型腔的一種常用有效的方法，在X-Y和Z方向進行線性坡走銑的最大坡走角由刀具直徑所決定，進給路線的選擇主要考慮如何保持最通暢地排出切削。

可轉位螺旋立銑刀

可轉位螺旋立銑刀的每個螺旋刀齒上裝上若幹硬質合金可轉位刀片，相鄰兩個刀齒上的硬質合金刀片相互錯開，切削刃呈玉米狀分布，減小了切削寬度，在保持切削功率不變的情況下，可較地提高進給速度。

可轉位螺旋齒立銑刀的缺點頭部剛性差，容易損壞，可以做成模塊式，以便於更換，比整體的更加經濟。

鍵槽銑刀

鍵槽銑刀，它主要用於加工圓頭封閉鍵槽，它有兩個刀齒，圓柱麵和端麵上都有切削刃，端麵上的切削刃延至中心，工作時能沿軸線作進給運動，現市麵分為直柄與錐柄鍵槽銑刀。

鍵槽銑刀的圓周切削刃僅在靠近端麵的一小段長度內發生磨損，重磨時隻需刃磨端麵切削刃，銑刀直徑不變。

三麵刃銑刀

三麵刃銑刀適用於加工凹槽和階台麵，三麵刃銑刀除圓周具有主切削刃外，兩側麵也有副切削刃，從而改善了切削條件，提高了切削效率和減小了表麵粗糙度，但重磨後厚度尺寸變化較大，三麵刃銑刀可分為直齒、錯齒和鑲齒三麵刃銑刀。

硬質合金可轉位三麵刃銑刀一般通過楔塊螺釘或壓孔式將刀片夾緊在刀體上，刀片的安裝多數采用平裝，也有立裝的，三個切削刃同時參加切削，排屑條件差，因此三麵刃的齒數較少，以保證足夠容屑空間，一般可轉位三麵刃銑刀有兩鍵槽，以便於組合使用時，將刀齒錯開，使切削平穩。

角度銑刀

角度銑刀，主要用於加工帶角度的溝槽和斜麵，這種銑刀分為單角銑刀，圓錐切削刃為主切削刃，端麵切削刃為副切削刃，其中兩圓錐麵上的切削刃為主切削刃，它分為對稱雙角銑刀和不對稱雙角銑刀。

模具銑刀

模具銑刀用於加工模具型腔或凸模成形表麵，在模具製造中廣泛應用，它是由銑刀演變而成的，高速鋼模具銑刀主要分為圓錐形立銑刀、圓球形球頭立銑刀和圓錐形球頭立銑刀，加工零件時按工件形狀和尺寸來選擇。

硬質合金球頭銑刀分為整體式和可轉位式，整體式硬質合金球頭銑刀直徑3-20MM，螺旋角W=30或45度，齒數Z=2至4齒，它適用於高速、大進給銑削，加工表麵粗糙度小，主要用於精銑。

可轉位球頭立銑刀前端裝有一片或兩片可轉位刀片，它有兩個圓弧切削刃，直徑較大的可轉位球頭立銑刀除端刃外，在圓周上還裝有長方形可轉位刀片，以增大最大吃力量，用這種球頭銑刀進行坡銑時，向下的最大坡走角不宜大於30度，銑銷表麵粗糙度較大，主要用於高速精銑和半精銑。

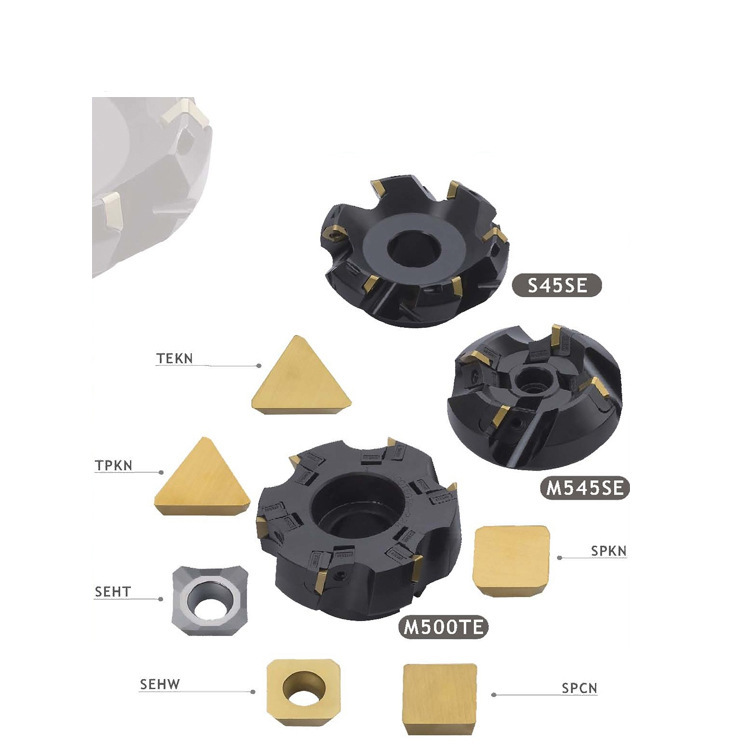

硬質合金麵銑刀

硬質合金可轉位麵銑刀適用於高速銑削平麵，由刀體、刀墊、緊固螺釘、刀片、楔塊和偏心銷組成，刀墊通過楔塊緊和緊固螺釘夾緊在刀體上，刀片安裝放在刀墊上後，通過楔塊夾緊，偏心銷還能防止切削時刀墊受過大軸向力而產生顫動。

為了減少銑刀規格，便於集中製造，麵銑刀直徑標準化,同一直徑的可轉位麵銑刀的齒數分為粗齒、中齒、細齒三種，粗銑長切屑工件或同時參加切削的刀齒過多引起振動時可選用粗齒麵銑刀，銑短切屑工件或精銑鋼件時可選用中齒麵銑刀，細齒麵銑刀的每齒進給量較小，常適用於加工薄壁鑄件。
